本裝置適用於3KV－66KV中性點不接地或中性點經電阻、消弧線圈接地系統的單相接地選線，可廣泛用於發電廠、變電所及大型廠礦企業的供電系統作為線路和母線單相接地故障報警或用於單相接地保護跳閘。
我國3KV-66KV配電網大多采用小電流接地方式即中性點非有效接地方式，包括中性點不接地系統和中性點經消弧線圈接地系統。中性點非有效接地系統的優點在於，發生單相接地時多數情況下能夠自動熄弧並恢復絕緣。但是發生永久性接地故障時，為了防止因非故障相電壓升高而導致故障擴大，必須盡快確定故障線路並予以切除，這就提出了單相接地故障選線問題。這個問題很長時間以來沒有得到很好的解決，制約著配電網自動化的發展。
自20世紀80年代中期微機型選線裝置投入運行以來，各廠家先後提出了多種選線原理，並研制基於這些選線原理的多種產品，但這些產品的選線準確性很低，遠未達到實用化的程度，用戶不用麻煩用了也麻煩，因此，自動選線技術在90年代末期陷入低谷，很多地區選線裝置退出率達到90%以上，又退回到原始的手動逐條線路拉線的選線方式。為了揭開以往選線失敗之謎，本所研制人員與國內著名高校合作對小電流接地選線技術進行了系統研究，並對國內廠家的產品存在的問題進行了認真的分析，發現微機型小電流接地選線裝置誤判率高壹般發生在接地電流很小即高阻接地的場合,主要原因是：
1）硬件性能低或存在缺陷
當時的微機選線裝置均采用8位單片機或16位單片機，數據處理速度低、程序存貯器、數據存貯器容量小，因此只能采用壹些簡單算法。采用8位或12位A/D，轉換精度低，當接地電流很小時，A/D轉換的數據已不能滿足選線精度的要求。對噪聲的處理電路簡單，因此當接地電流很小時，信號被噪聲淹滅，導致選線錯誤。接地電流變化範圍大，從幾十毫安到幾十安，變化範圍上千倍，雖然許多廠家都宣稱能自動跟蹤零序電流變化，但並沒有相應的硬件和軟件來保證，為了保證接地電流較大時不飽和，只能犧牲接地電流小時的選線精度。
2）軟件算法簡單
由於硬件性能低，壹些先進的算法和判據不能應用，只能采用壹些簡單的算法，有些廠家宣稱采用了多種判據，但只是對判據機械羅列，並未綜合運用，而每種判據都有局限性。
3）變電站運行方式發生變化時，裝置不能適應運行方式的改變。
4）零序電流失真嚴重
許多零序電流互感器死區太大，零序電流很小時，副邊無輸出，因此接地電流小時容易誤判。

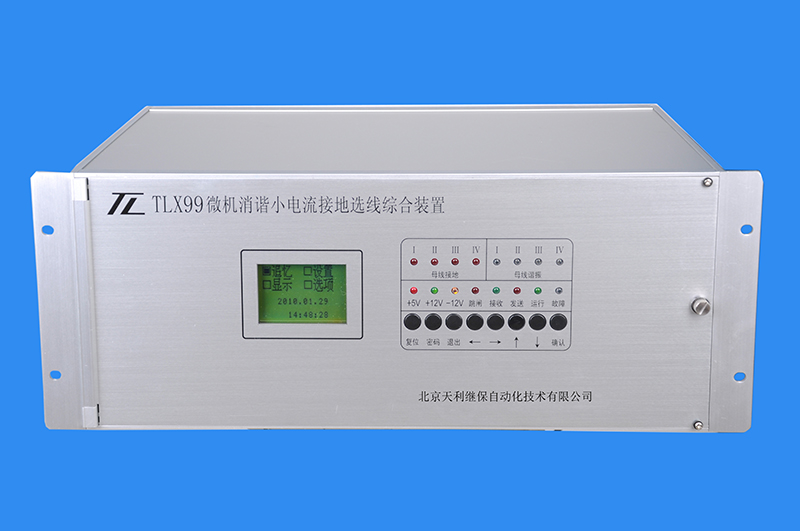

經過多年研究，本所攻克了上述四個難題，研制出TLX99微機消諧小電流接地選線綜合裝置。該裝置當輸入零序電流大於2mA時即可準確選線，並且適用於變電站各種運行工況，解決了多年來困擾用戶和廠家的難題。
