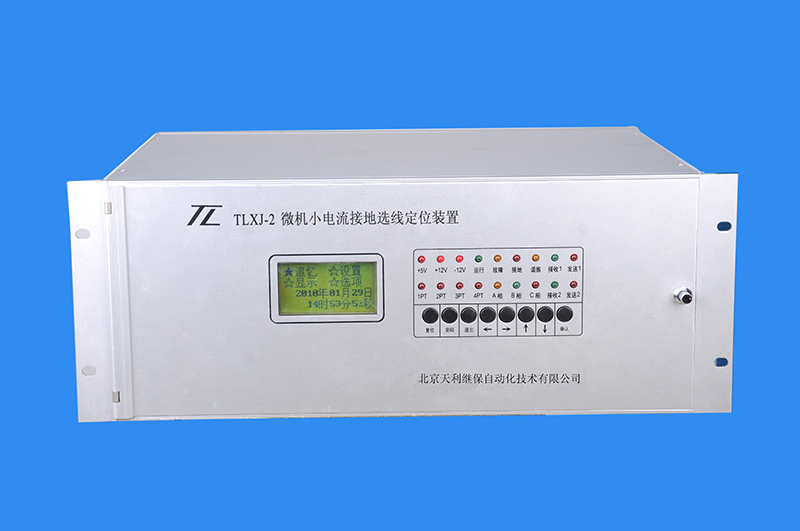

本裝置適用於3KV－66KV中性點不接地或中性點經電阻、消弧線圈接地系統的單相接地選線，可廣泛用於發電廠、變電所及大型廠礦企業的供電系統作為線路和母線單相接地故障報警或用於單相接地保護跳閘。
裝置技術指標
1）適用母線段數：1-4段。
2）適用檢測回路數：1-64路。
3）檢測輸入量
零序電壓U0由PT開口三角繞組接入，整定範圍U0zd=20~100V，級差1V，壹般整定為30V。
4）啟動方式
零序電壓幅值越限U0≥U0zd，並且某相電壓下降，另外兩相電壓上升時啟動，式中： U0為故障時零序電壓，U0zd為零序電壓啟動整定值。
5）跳閘輸出延時時間：0-65535秒，級差1秒。
6）跳閘繼電器輸出觸點容量：AC220V，DC24V，5A。
7）報警輸出：接地報警、諧振報警、裝置失電報警；
報警繼電器輸出觸點容量： AC220V，DC24V，5A。
8）主機發送特殊電流信號幅值：不大於5A。
9）定位精度：≤10米
10）響應時間：故障響應時間≤1秒。
11）通信接口：RS232或RS485可選，通信速率可選。
12）裝置電源：交流220V，50HZ或直流220V。
